Типы элеваторов - какие бывают элеваторы и емкости для хранения жидких и сыпучих продуктов



Описание основных типов элеваторов, складов и емкостей для хранения зерна, сыпучих и жидких продуктов







Кандидат с.х. наук, PhD, Алексей Орлов





Элеватор (синонимы: терминал, хранилище) — это сооружение для хранения больших партий сыпучих продуктов (обычно зерна). Часто рядом расположены мощности для  доведения продуктов до их кондиционного состояния, пригодного для хранения, переработки этих продуктов и отгрузки потребителю.



Чаще всего элеваторы строят из металла и бетона. Современные элеваторы бывают самых разных типов, которые мы и рассмотрим ниже!



Портовый элеватор



Особенно важно правильное сравнение и оценка преимуществ тех или иных типов элеваторов и других строений, предназначенных для хранения зерна - это важно в случае строительства нового элеватора или в случае расширения мощностей хранения зерна на уже имеющихся элеваторах.





В каждом конкретном случае, для каждого  предприятия нужно производить выбор типа элеватора с учетом местных индивидуальных особенностей, тщательно оценивая все достоинства каждого типа элеватора.  Это нужно потому, что даже идентичные элеваторы, построенные по одним и тем же чертежам, могут быть расположены на различных участках, будут иметь различное управление, логистику, рабочие и строительные бригады, программы технического обслуживания и будут работать с различными видами зерна (соя, подсолнечник, кукуруза, пшеница и т.д.). Все эти факторы и создают различия в выборе правильного типа элеватора для хранения зерновых или масличных культур. Тот или иной тип хранения будет более уместным в местных условиях и при том, или ином уровне финансирования.





Простой фильм, показывающий, как работает обычный элеватор и как движется зерно на элеваторе

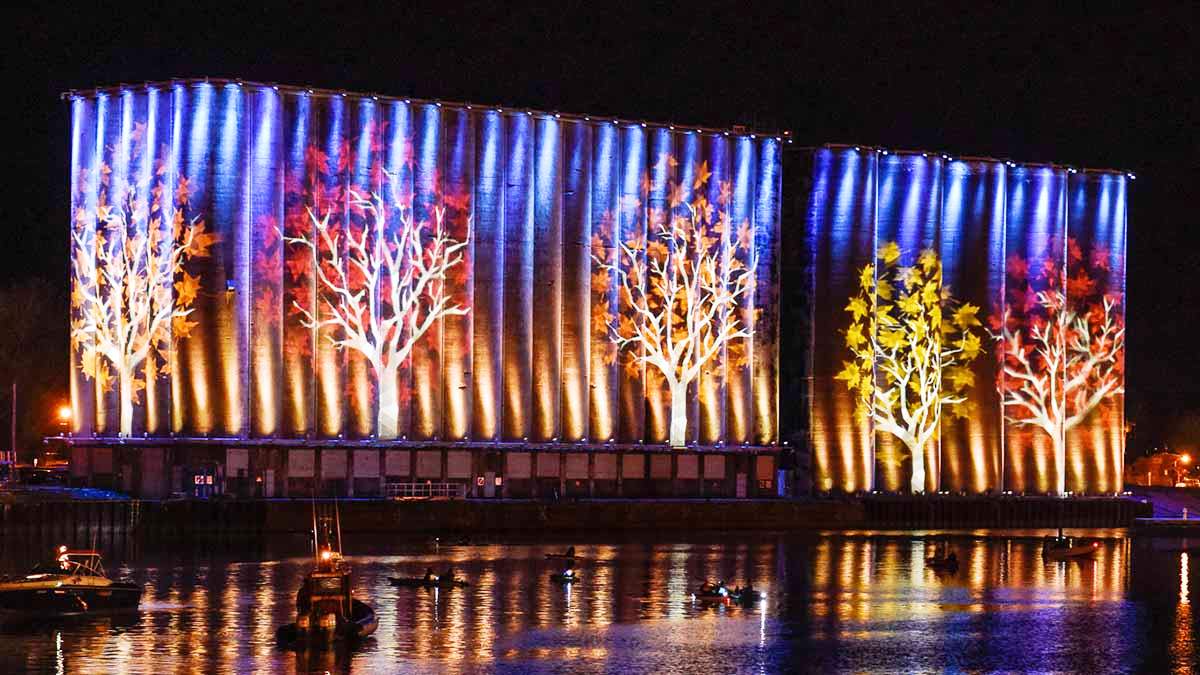

Старый бетонный элеватор в Буффало (США) с декоративной подсветкой. Благодаря иллюминации, из бетонного монстра расположенного на берегу озера, элеватор превратился в местную достопримечательность для туристов



Большой элеватор и перерабатывающий завод



Элеваторный бизнес активно развивается и имеет очень хорошие перспективы.



--------------------

Для создания элеваторов и портов "под ключ", проектного менеджмента, консалтинга и аудита элеваторов, портов и перерабатывающей промышленности - обращайтесь к нам !

---------------------





Photo © Dr. Oleksii Orlov

Речной зерновой терминал со стальными силосами



Имеется бесконечное множество вариаций различных элеваторов / терминалов, все они различаются по размеру (вместимости):

  • очень крупные элеваторы с объемами хранения 100-570 тыс. тонн;

  • большие – 50-100 тыс. тонн;

  • средние - 20-50 тыс. тонн;

  • - небольшие фермерские элеваторы – 20-5000 тонн



Элеватор среднего размера



Элеваторы различаются по срокам хранения продуктов:

  • для временного хранения

  • для длительного хранения

  • перевалочные



Большой бетонный элеватор на воде







Элеваторы различаются по местоположению:

  • расположенные внутри страны (in country grain terminal)

  • речные (речные терминалы)

  • прибрежные (экспортные, портовые терминалы)



Photo source: OBIAL

Накопительный элеватор среднего размера





Элеваторы различаются по типу работы:

  • накопительные

  • перевалочные

  • производственные (для накопления и пересыпки продуктов и сырья во время технологического процесса)



Photo source: OBIAL

Крупный промышленный элеватор с большими  стальными силосами







Элеваторы различаются по уровню герметичности:

  • герметичные, приспособленные для автоматической фумигации

  • герметичные, с контролируемым климатом

  • не герметичные





Как работает небольшой фермерский элеватор, предназначенный для длительного хранения зерна



Также элеваторы различаются по назначению, т. е. по тому продукту, который в нем храниться, такие мощности для хранения, имеют свои конструктивные отличия:

  • зерна

  • сои

  • муки

  • соевого жмыха

  • ферментированной кукурузы (HMC)

  • комбикорма

  • влажных кормов

  • семян

  • семян сои

  • пеллеты

  • щепа

  • пищевые продукты

  • молоко

  • пиво

  • щебень

  • минеральное и органическое сырье

  • жидкости

  • масла

  • и т.д.



В принципе, любой сыпучий или жидкий, текучий материал или продукт может храниться в силосах.

Как строится небольшой элеватор



Элеваторы различаются по материалам, из которых они изготовлены.



А также элеваторы различаются по методам хранения:

  • наземное

  • горизонтальное или в силосах, вертикальное

  • очень редко встречаются подземные элеваторы (сейчас практически не используются)

  • иногда встречаются наводные элеваторы или перевалочные пункты



Надводный перегрузочный терминал Hermasa Navegação в Бразилии (фото ©Bruks-Siwertell)





Согласно этим параметрам, элеваторы делятся на нижеследующие основные типы. При этом в одном месте эти все типы хранения зерна могут сочетаться. Например, зерно может храниться, как в силосах, так и пластиковых рукавах. Каждый тип хранения может подразделяться на несколько видов, имеющих те, или иные отличия.



Как происходит загрузка и выгрузка зерна в элеватор





Емкости для постоянного или временного хранения на грунте

Современные мощности для наземного хранения зерна



В последние годы, система временного горизонтального хранения зерна в буртах претерпела значительные изменения. Теперь это уже не просто обычные кучи зерна, лежащие на земле – система наземного хранения включает в себя специальные механизмы для загрузки, транспортировки, хранения, аэрации, рекультивации и разгрузочное оборудование.

Плюс защит от непогоды при помощи специального полимерного покрытия. Термин "временное" относится к длительности предполагаемого срока хранения.

Емкости для постоянного наземного хранения зерна, могут быть различных объемов единовременного хранения и различных конструкций. Они могут использоваться в годы, когда урожай превышает ожидаемый или в периоды пиковых нагрузок. Обычно используются хорошо выровненные площадки из высококачественного бетона с боковыми стенками. Зерно покрывается виниловым брезентом



Такие хранилища  заполняются и опорожняется по мере необходимости - в дополнению к постоянной емкости зернового терминала. Для такого хранения должна быть выделена постоянная площадка / пространство, которое будет использоваться для хранения зерна круглый год



Поверхность площадки должна быть хорошо выровнена. Покрытие площадки -  бетонное, а в более редких случаях - асфальтовое. При этом нужно использовать высококачественный бетон, т.к. бетон плохого качества довольно быстро разрушается. На площадку заезжают большегрузные зерновозы, и зерно попадает между колесами и бетонной поверхностью, в результате такого воздействия – верхний слой некачественного бетона быстро разрушается.

А используя асфальт, следует понимать, что даже обычный фронтальный погрузчик, может при погрузке зерна, срезать ковшом верхний слой асфальта, и даже не заметить этого. Потом куски асфальта, могут попасть в зерноочистительное или перегрузочное оборудование и полностью застопорить нории и другое оборудование.

Для площадок наземного хранения используются жесткие боковые стенки (из металла и бетона), виниловое / полимерное покрытие и системы аэрации для контроля уровня влажности и проведения фумигации).



Хранение зерна в полимерных рукавах (мешках)

Хранение в полимерных мешках - это недорогой и эффективный метод хранения зерна. Который может использоваться как на небольших фермах, так и на крупных промышленных элеваторах





Стоимость покупки мешков и машин для их загрузки-выгрузки окупается обычно уже в первый же сезон использования такого метода хранения зерна.





Склады напольного хранения



Склады для напольного / горизонтального хранения зерна







В складе горизонтального хранения, можно хранить зерно насыпью, продукты переработки зерна или не зерновые продукты. Термин "напольное хранение" используется применительно к конфигурации пола зернохранилища, который является плоским, без наклона или каких-либо бункеров или силосов.

Эти склады обычно оборудуются (или не оборудуются) стационарными конвейерами для наполнения и разгрузки, а также такие склады имеют возможности для аэрации. Несущие структуры, обычно изготавливают из бетона или металла. Эти здания могут быть открыты с одной стороны или с обеих сторон и могут быть разделены на отсеки, которые могут быть использованы для хранения и обработки нескольких видов зерна или других сухих сыпучих товаров. Конструкция склада должна выдерживать нагрузку, хранящегося в нем зерна. Несущие конструкции и крыша – сильный снег и ветер. Современный автоматизированный склад из бетона, обходится дороже, чем силос такой же вместимости. Но имеет свои преимущества – можно хранить не только зерно, но и что угодно, вплоть до сельскохозяйственной техники. Так же в таком складе зерно не нагревается сильно в летний период и не охлаждается в зимний (поэтому образуется меньше конденсата, соответственно зерно лучше хранится и не портится).

Зерновые склады напольного хранения - такие склады имеют различную конструкцию и различную вместимость. Полы внутри склада обычно бетонируется. Бетон должен быть качественным и стойким к истиранию.

Если нет возможности использовать качественный бетон, то полы лучше асфальтировать.

Стены могут быть бетонными (самый лучший вариант), сделанными из кирпича или шлакоблока, а также из гофрированного металла или дерева.



Photo © Dr. Oleksii Orlov

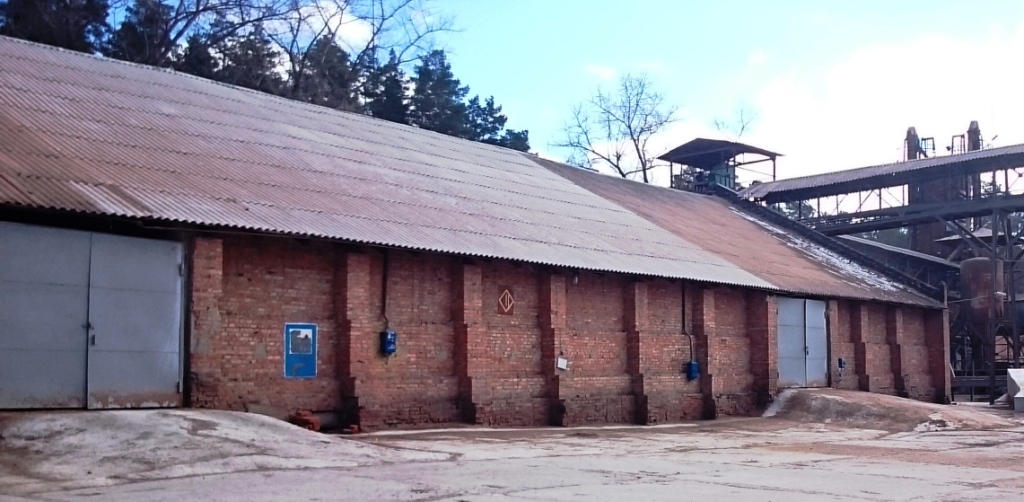

Старый, но автоматизированный и нормально работающий склад наземного хранения в г. Торстянец, Сумской области





Слева - не автоматизированный склад наземного хранения, перевалка зерна осуществляется при помощи зернометателя; в центре - полностью автоматизированный современный склад наземного хранения. Справа - перегородка из бетона в складе наземного хранения, ее использование позволяет хранить зерно или продукты переработки зерна нескольких типов без смешивания. При полной загрузке склада, использование таких перегородок значительно снижает нагрузку на несущие внешние стенки склада



Стальные силоса

Стальные силоса - это резервуары для зерна, изготовленные из листов гофрированной стали, которые скреплены болтами или сварены между собой. Хранение зерна в стальных силосах имеет определенные преимущества перед другими типами хранения.

В коммерческой практике, они, как правило, оснащаются постоянной конвейерной системой для транспортировки зерна. Такие силоса можно загружать зерном и с земли, при помощи использования специальных транспортеров. Они также имеют системы аэрации, чтобы облегчить долгосрочное хранение товарных запасов зерна различных культур. Могут иметь коническое или плоское основание. Могут покрываться различными полимерами и теплоизоляцией изнутри и снаружи, а также окрашиваться. Большинство возводимых в настоящее время элеваторов, оборудуются именно силосами из стали.

Photo © Dr. Oleksii Orlov

Стальные силоса – это самый распространенный вариант для любых элеваторов. Основной принцип подбора силоса для зерна - наилучшее сочетание цены и качества



Photo source: OBIAL

Новый элеватор со стальными силосами. Хороший элеватор - это не только силоса, но и современная инфраструктура и правильная планировка территории, учитывающая не только имеющиеся технические новшества, но и рассчитанная на перспективу





Основным преимуществом стальных силосов, в сравнении с современными бетонными складами и силосами, является сравнительно невысокая их стоимость и быстрая сборка. В современных условиях такой тип элеваторов можно построить наиболее быстро. Метал и оцинковка материала должна быть качественной, что значительно продляет срок службы силоса. Обычно срок службы качественного силоса из оцинкованного металла составляет около 20-25 лет. Значительно увеличивает сроки эксплуатации, покрытие современными полимерными материалами снаружи и изнутри.



Современные силоса с полимерным покрытием

Современный элеватор (емкости для хранения зерна и комбикорма) при животноводческой ферме, который обеспечивает кормами свиноводческую ферму круглый год. Данные силоса имеют хорошее полимерное покрытие, которое предотвращает коррозию, уменьшает трение, улучшает температурные характеристики, способствует улучшению гигиенических условий



Современные стальные силоса с полимерным покрытием, предназначенные для хранения семян сои. Семена сои - это дорогостоящий продукт, и инвестиции в улучшения качества семян будут всегда оправданы



Photo source: Agricosales

Портовый элеватор Ventspils Grain Terminal со стальными силосами, имеющими качественное акриловое покрытие. Хороший элеватор должен служить долго и окупить вложенные в него средства







Полимерные силоса

Современные полимерные силоса используются там, где важно соблюдать повышенные гигиенические требования и там, где важен небольшой вес всей конструкции. Такие силоса легкие, прочные, гигиеничные. Обычно используются в пищевой промышленности и при хранении сыпучих продуктов и жидкостей - молока, например





Бетонные силоса

Силоса из бетона для хранения зерна - имеют самый долгий период эксплуатации, среди всех типов зернохранилищ, особенно если это качественный бетон, который был изначально обработан полимером, предотвращающим его разрушение. Такие силоса, как правило, рассчитаны на очень долгую эксплуатацию, пока их не снесут.

Многие бетонные силоса были введены в эксплуатацию с начала 1900-х годов и до сих пор они функционируют должным образом. Особенно такие силоса подходят для объектов с большой нагрузкой, большим оборотом зерна, высокой скорости загрузки и выгрузки.

Если силоса многократно опорожняются и загружаются за небольшой промежуток времени, то такие силоса лучше делать именно из бетона. Некоторые силоса на зерновых терминалах разгружаются в течение нескольких часов после их загрузки и заполняются зерном снова. При таком использовании – лучший материал для силоса – бетон.

Также в силосах из бетона лучше сохраняются семена масличных культур (подсолнечник, соя, рапс), так как такие семена более требовательны к температурному режиму хранения. Для их хранения недопустима высокая температура.



Силоса из бетона являются наиболее долговечными, в сравнении с любыми другими типами зернохранилищ. Обычно их эксплуатируют до тех пор, пока не возникнет необходимость их снести. Но это и самый дорогой вариант, который требует к тому же высоких затрат на строительство и логистику материалов. Современный бетон сейсмоустойчив, выдерживает самые высокие нагрузки, не впитывает влагу, не нагревается и не крошится – это идеальный материал для создания емкостей для хранения зерна



Photo source: THE WESTERN PRODUCER

Мощный бетонный портовый элеватор. Бетонные силоса часто используются в портах





Силоса и емкости из нержавейки

Силоса из нержавейки - практически вечные, и при надлежащем уходе служат очень долго. Но стоят они очень дорого и применяются там, где это оправдано с экономической точки зрения - обычно для хранения различных жидкостей на пищевых производствах



Силоса и емкости из ткани

Силоса из ткани, натянутой на каркасы - могут использоваться для хранения различных сыпучих материалов





Силоса и емкости из сетки

С давних времен, в регионах, где кукуруза является традиционной культурой, многие фермеры до сих пор используют силоса из сетки для хранения кукурузных початков!



Элеваторы - это не только бизнес, но и современное искусство - Silo-Art!

Photo source:

Мурал на элеваторе в Австралии. Зерновой элевтор CBH Group, Northam, Western Australia





Silo-Art. 4 недели за 4 минуты. Как создают мурал на элеваторе в Kimba, Западной Австралии (фильм от Missing Link Media and the Kimba Community)





Элеватор в Outer Harbor, Buffalo, NY, USA (фото © Erie Canal Harbor Development Corporation)



Элеватор в Outer Harbor, Buffalo, NY, USA (фото © Erie Canal Harbor Development Corporation)



Как превращают старый элеватор в  местную достопримечательность благодаря  потрясаяющим световым эффектам. Световое шоу на элеваторе в Outer Harbor, Buffalo, NY, USA



Световая инсталляция  Silo 468 в старом силосе для нефти, которая стала одной из достопримечательностей Хельсинки (Финляндия), Award of Excellence in 2013 IALD International Lighting Design Awards



Photo source: Giko

Силоса, превращенные в произведение искусства



Современный дом, сделанный из стального силоса - может быть эффективным и уютным!





============================
